Области применения
Аварийный останов (ESD)
Обнаружение пожара и загазованности (F&GS)
Управление горелкой (BMS)
Ключевые преимущества
Тройное модульное резервирование (TMR)
На уровне контроллерных модулейТройное резервирование цепей безопасности
На уровне модулей в/вГибкая интеграция
Совместимость с РСУ "СИЛАРОН.Инсайт" и сторонними РСУ через Modbus RTU/TCP, eNet и OPC UAУдобство эксплуатации
Все модули поддерживают онлайн‑заменуУстойчивость к условиям среды
Конвекционное охлаждение (без вентиляторов), покрытие G3Безопасность
Отвечает требованиям IEC 61508 (уровни SC3 и SIL3) для приложений с высокими требованиями к безопасностиХарактеристики
- Модуль ЦПУ с 32 разрядным двухъядерным процессором
- До 15 корзин расширения (связь по оптическому каналу)
- Встроенный OPC UA сервер
- Поддержка межконтроллерных пересылок по протоколу Snet SIL3
- Интеграция с РСУ «СИЛАРОН.Инсайт» по протоколу eNet
Принцип работы
- Три независимых ветви выполняют считывание и логическую оценку сигнала датчика после предварительной обработки модулем ввода
- Результаты каждого модуля ввода отправляются в соответствующий контроллерный модуль ветви по безопасной коммуникационной шине
- Модули контроллера с тройным резервированием выполняют операцию голосования на основе входных данных и независимо друг от друга вырабатывают логическое решение в соответствии с результатом после голосования
- Модуль вывода получают результаты после голосования и выполняет операцию диагностики качества этой ветви и выводит результат этой ветви в аппаратную схему голосования
- Аппаратная схема голосования в модуле вывода выводит окончательный результат системы на терминальную плату

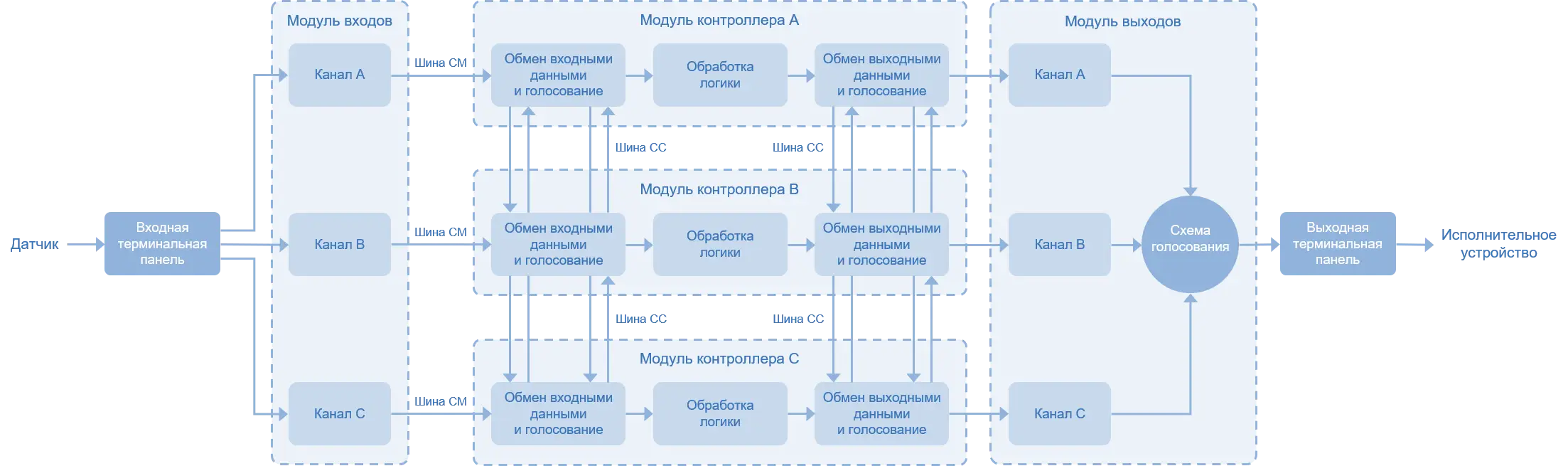

Структурная схема тройного модульного резервирования (TMR)
Почему мы
Локализация
Система полностью поддерживает русский язык, российские операционные системы и системы информационной безопасности
Соответствие требованиям
Мы работаем над выполнением требований постановления № 1912: программное обеспечение и производство аппаратной части в России
Надежность
Проверенный опыт китайского технологического партнера обеспечивает применимость систем на критически важных производствах с высокими стандартами безопасности
